Вольт-амперная характеристика лампы накаливания
Из-за высоких рабочих температур, вольт-амперная характеристика лампы накаливания имеет нелинейный характер. Давайте экспериментально определим зависимость I(U) для лампы с вольфрамовой нитью!

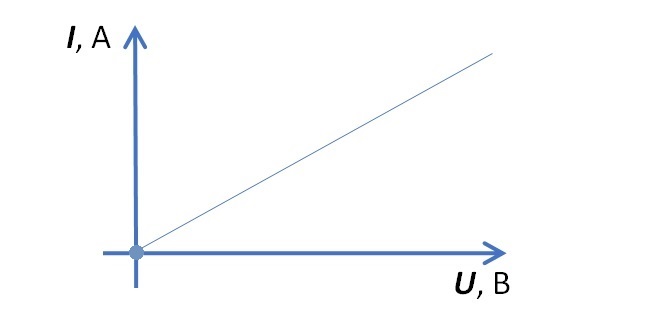

Для резистора зависимость силы тока от приложенного к нему напряжения имеет линейный характер:

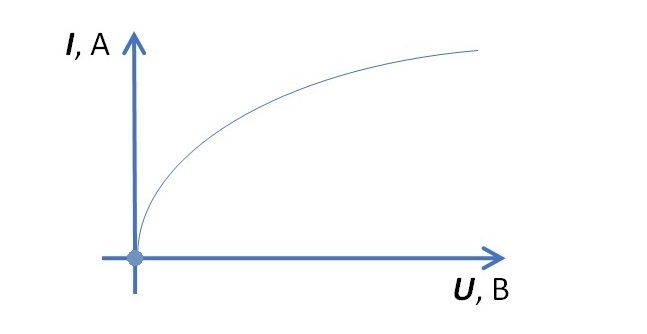

Для лампочки с вольфрамовой нитью накаливания характер такой зависимости гораздо более сложный:
Почему так происходит?
Рабочие температуры для ламп накаливания достаточно высоки и оказывают существенное влияние на удельное сопротивление нити. Для металлов и их сплавов зависимость удельного сопротивления от температуры определяется по формуле: $$\rho \left(t \right)=\rho \left(t_{0} \right)\left(1+\alpha \Delta t \right)$$
Здесь:
- ρ(t) — удельное сопротивление при температуре t;
- ρ(t0) — удельное сопротивление при температуре t0;
- α — температурный коэффициент сопротивления вещества;
- Δt = t ‒ t0 — нагрев нити накаливания;
В данном проектном задании предлагается экспериментально построить график зависимости силы тока I, протекающего через лампочку, от приложенного к ней напряжения U.
