Ход работы

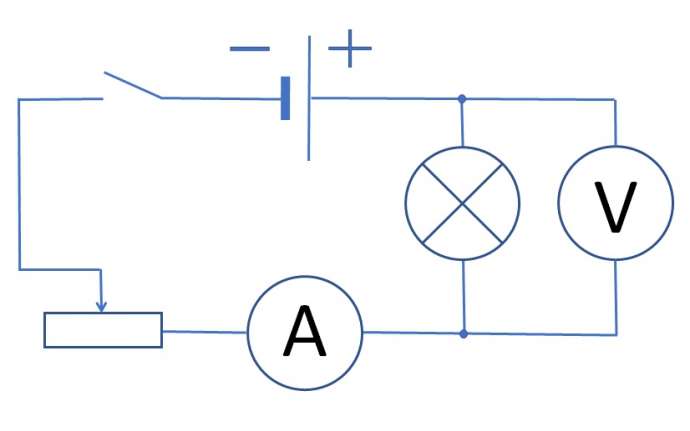

1. Соберите электрическую цепь из источника тока, ключа, реостата и лампочки, соединённых последовательно. Выставьте на реостате максимальное сопротивление. Подключите к цепи вольтметр и амперметр.
2. Замкните ключ. Сфотографируйте работу своей электрической цепи.
3. Уменьшая каждый раз сопротивление реостата, но не выводя его полностью, измерьте силу тока в лампочке при пяти различных значениях напряжения на ней.
4. Начертите оси координат для графика зависимости силы тока I от напряжения U на лампочке. Подберите удобный масштаб. Нанесите на график пять экспериментально определённых точек.
5. Нанесите на график шестую точку — это точка с координатами (0; 0), т. к. при отсутствии напряжения сила тока в цепи также равна нулю.
6. Постройте график зависимости I(U). Для этого плавной кривой соедините все шесть точек. Сфотографируйте полученный график.
7. Полученные данные внесите в анкету проектного задания. При записи результатов измерений учитывайте точность приборов.

Анализ общего результата

• Во вкладке «Результаты» ознакомьтесь с данными, полученными всеми участниками.
• Ответьте на вопросы во вкладке «Выводы».
• Комментируйте результаты проектного задания во вкладке «Обсуждение».
