Лабораторная работа «Исследование зависимости силы тока, идущего через резистор, от сопротивления резистора и напряжения на резисторе»
Программная лабораторная работа
В данной лабораторной работе необходимо исследовать две зависимости:
- силы тока I, идущего через резистор, от его сопротивления R;
- силы тока I, идущего через резистор, от приложенного к нему напряжения U.

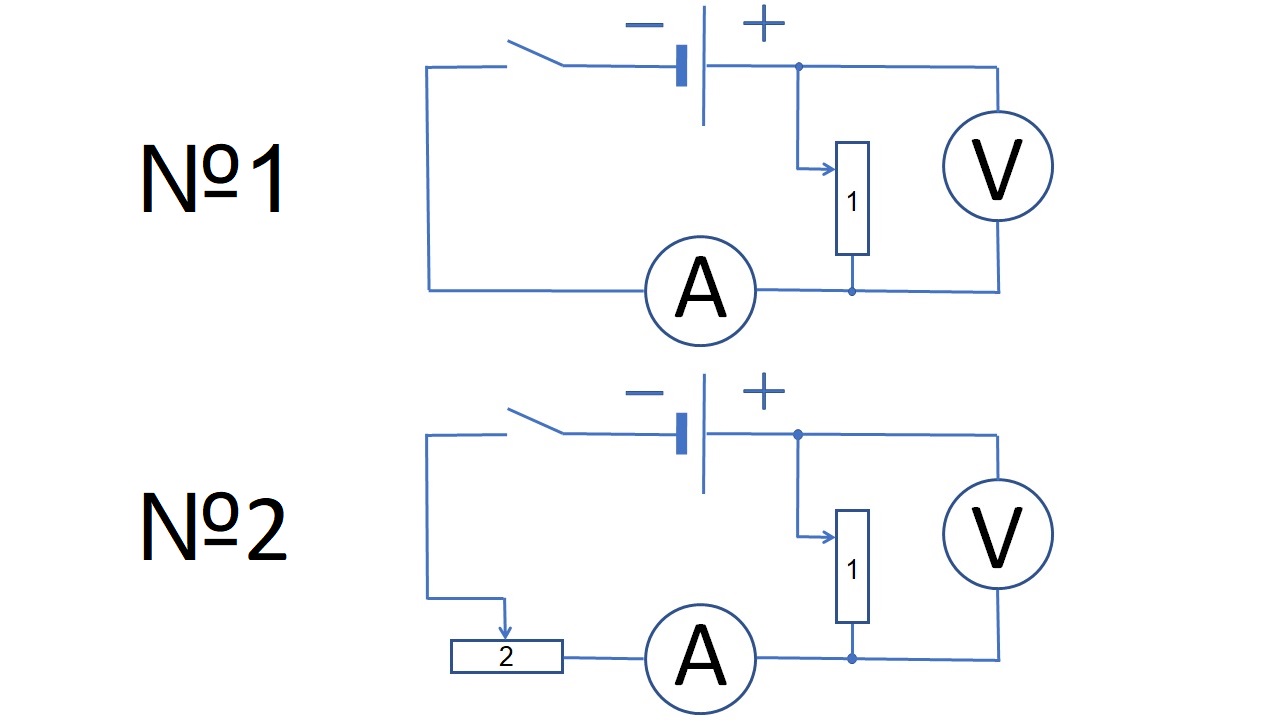

Для выявления каждой из этих зависимостей требуется своя электрическая цепь*. Для выявления зависимости I(R) необходима цепь, схема которой обозначена №1. В этой цепи при изменении сопротивления реостата напряжение на нём меняться не будет**. И мы выявим зависимость I(R) при постоянном напряжении.
Для выявления зависимости I(U) необходима электрическая цепь, схема которой обозначена №2. В этой цепи сопротивление реостата №1 остаётся постоянным. Меняя положение ползунка на реостате №2, мы можем исследовать зависимость I(U) на реостате №1 при постоянном сопротивлении.
* Для удобства сбоки электрических цепей рекомендуется использовать реостаты, а не резисторы.
** Чтобы это условие выполнялось с хорошей точностью, необходима новая батарейка.
