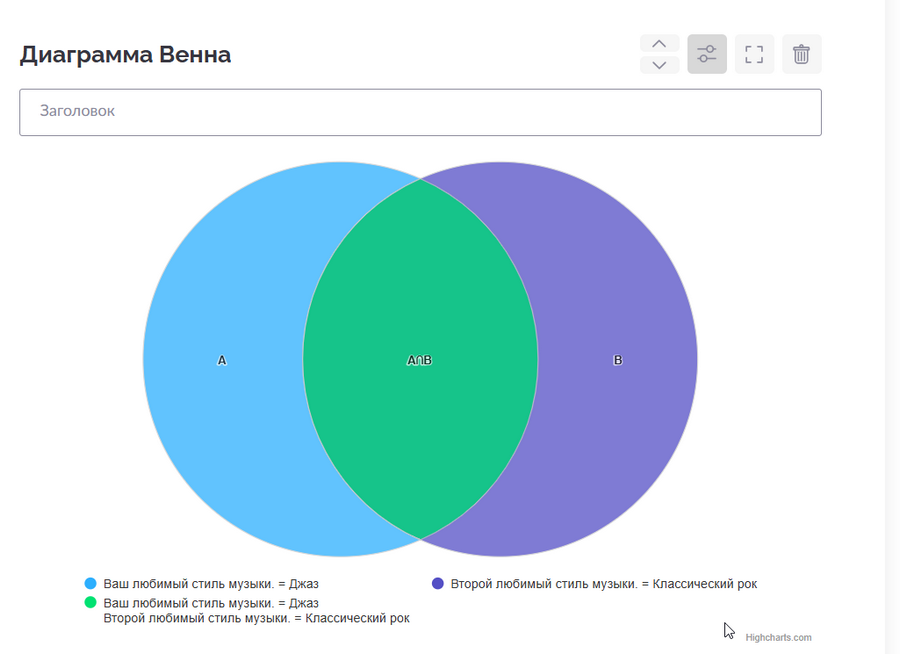

Виджет «Диаграмма Венна» предназначен для анализа пересечений между группами данных. Он позволяет наглядно увидеть, какие объекты одновременно обладают несколькими признаками, выявить общее и различия между выбранными категориями. Это особенно полезно, если в проектном задании важно сравнить, например, участников из разных групп, объекты с несколькими характеристиками или распределение ответов по нескольким критериям.

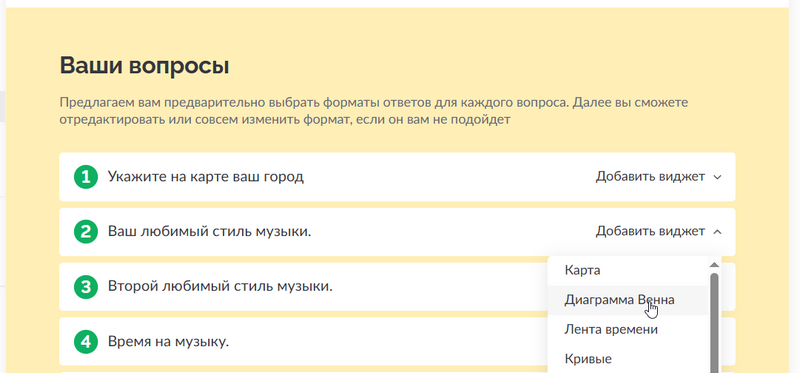

Добавить виджет «Диаграмма Венна» можно так же, как и другие виджеты на странице «Настройка результатов». В верхней части этой страницы представлен список всех вопросов анкеты. Нажмите кнопку «Добавить виджет» напротив нужного вопроса, и в появившемся списке выберите «Диаграмма Венна».

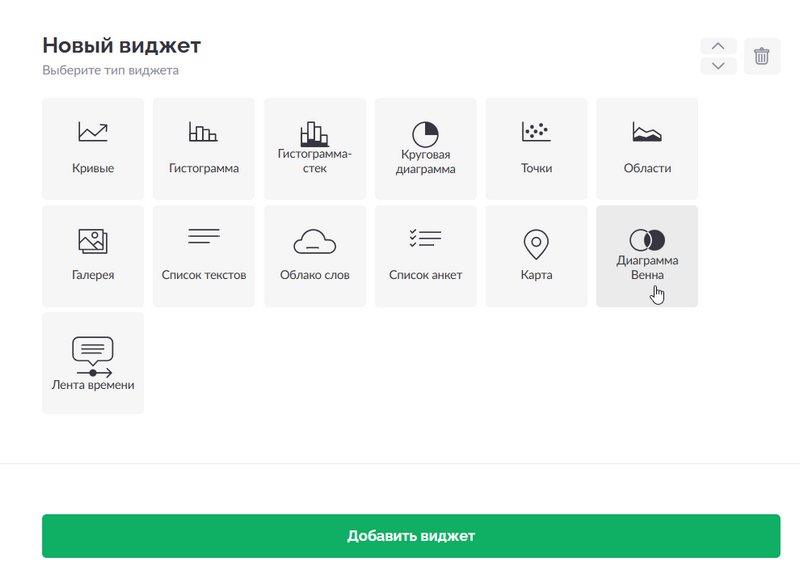

Также вы можете воспользоваться кнопкой «Добавить виджет» в нижней части страницы и затем выбрать нужный тип визуализации. После добавления виджета система автоматически откроет панель его настройки.

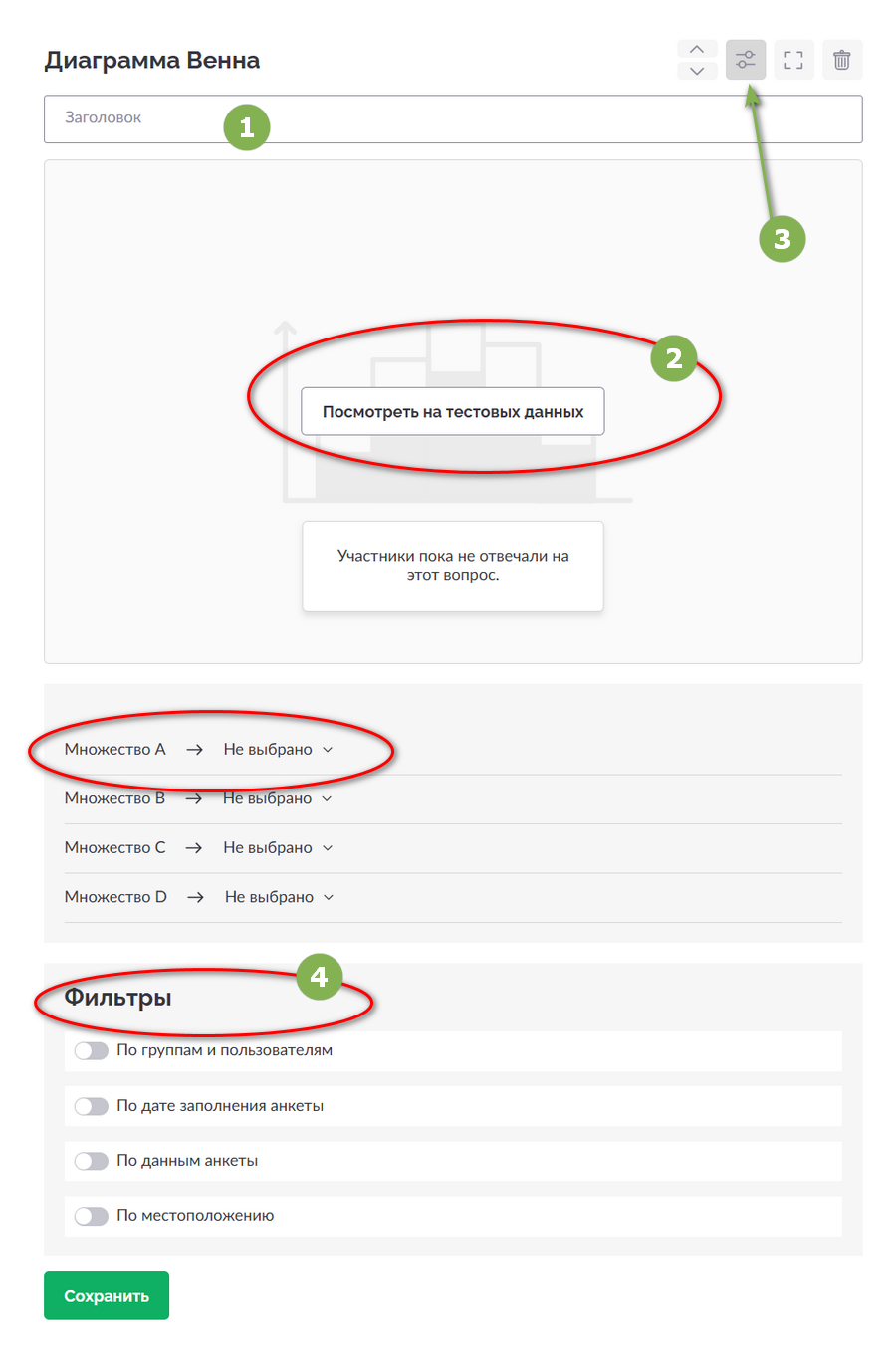

После добавления виджета «Диаграмма Венна» откроется панель его настройки. Она устроена аналогично другим виджетам:
1 – Дайте заголовок виджету — он отобразится в верхней части и должен кратко объяснять, какие множества сравниваются.
2 – При необходимости воспользуйтесь функцией «Посмотреть на тестовых данных», чтобы оценить, как будет выглядеть диаграмма при наличии данных.
3 – Область настроек открыта по умолчанию. Вместо настройки слоёв, как в виджете «Карта», здесь вы будете добавлять множества — каждое множество соответствует одному признаку или категории, по которой будет производиться сравнение.
Ниже располагается область фильтрации, которая настраивается так же, как и в других виджетах. Здесь можно ограничить данные, которые будут включены в диаграмму, например, по дате, группе участников или другому параметру анкеты. Эти настройки сохраняются как параметры по умолчанию и будут видны всем участникам на странице результатов. Подробно работа с фильтрами описана в разделе, посвящённом анализу данных с помощью виджетов.

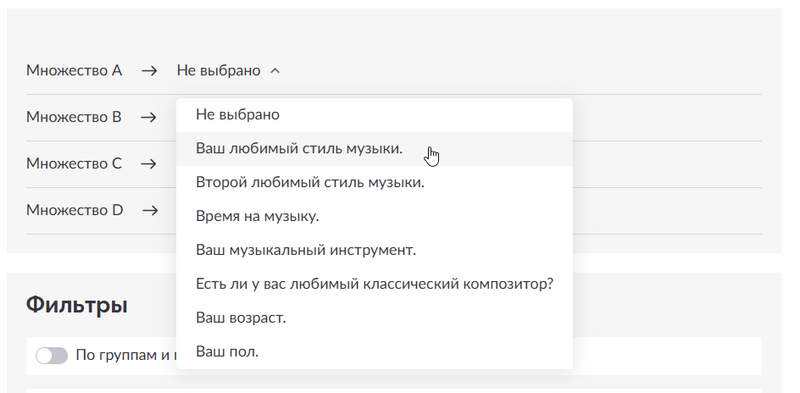

Нажмите для выбранного множества на ссылку «Не выбрано», чтобы открыть список доступных вопросов анкеты.

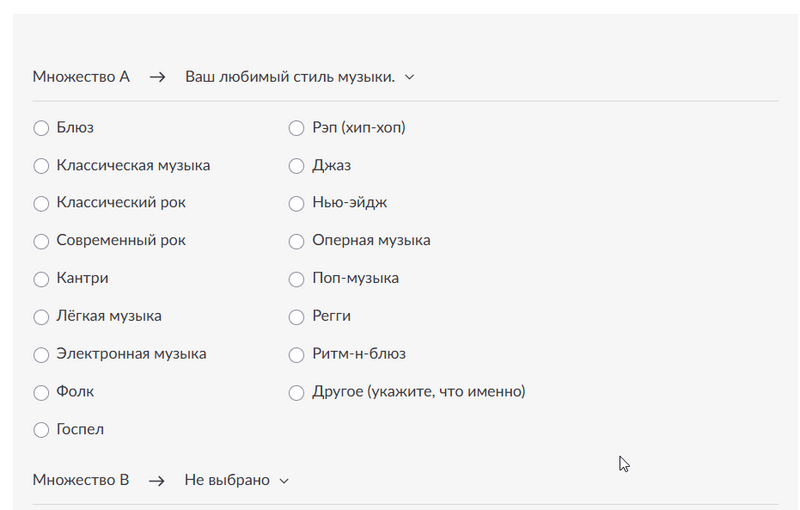

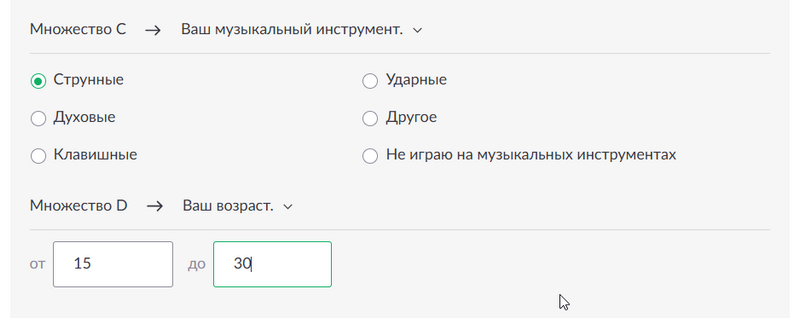

Выберите нужный вопрос и задайте условие, по которому будут отобраны данные для этого множества. Это может быть, например, конкретный вариант ответа, диапазон чисел или другое значение, подходящее к типу выбранного вопроса.
Таким образом вы сможете сформировать от двух до четырёх пересекающихся множеств и визуализировать, какие данные одновременно попадают в несколько категорий.
Виджет «Диаграмма Венна» — удобный инструмент для выявления пересечений и сравнения разных групп данных в проектном задании. Он позволяет наглядно представить, какие объекты обладают несколькими признаками одновременно, и быстро обнаружить закономерности. Гибкие настройки множеств и фильтров позволяют адаптировать диаграмму под цели исследования и сделать анализ более точным и наглядным.
