Виджет «Диаграмма Венна» позволяет наглядно анализировать пересечения множеств ответов участников. Это специализированный инструмент, который уместен только в тех проектных заданиях, где анкета содержит несколько вопросов с выбором одного или нескольких вариантов, а задачей анализа является выявление перекрытий между выбранными ответами.
Рассмотрим работу этого виджета на примере проектного задания «Моя любимая музыка».

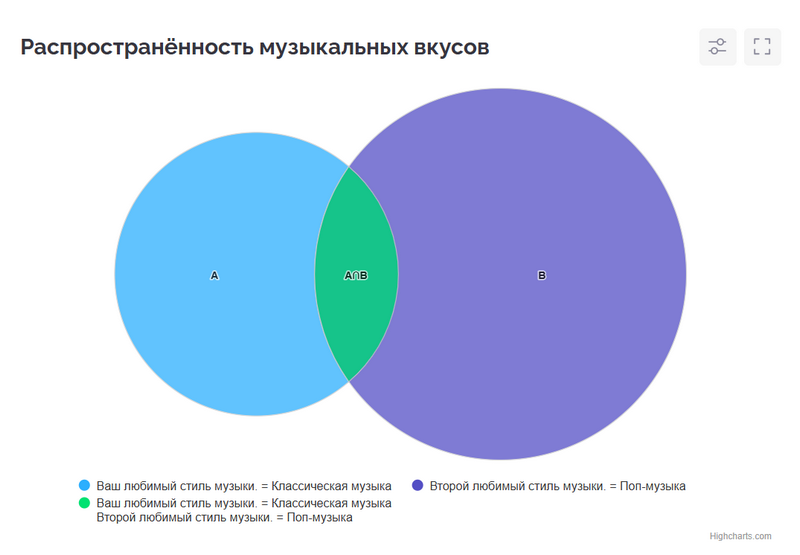

Диаграмма Венна помогает выяснить, сколько участников выбрали в качестве первого любимого жанра классическую музыку, а в качестве второго — поп-музыку.
Такой анализ позволяет выявлять интересные сочетания ответов и зависимости между музыкальными предпочтениями участников.

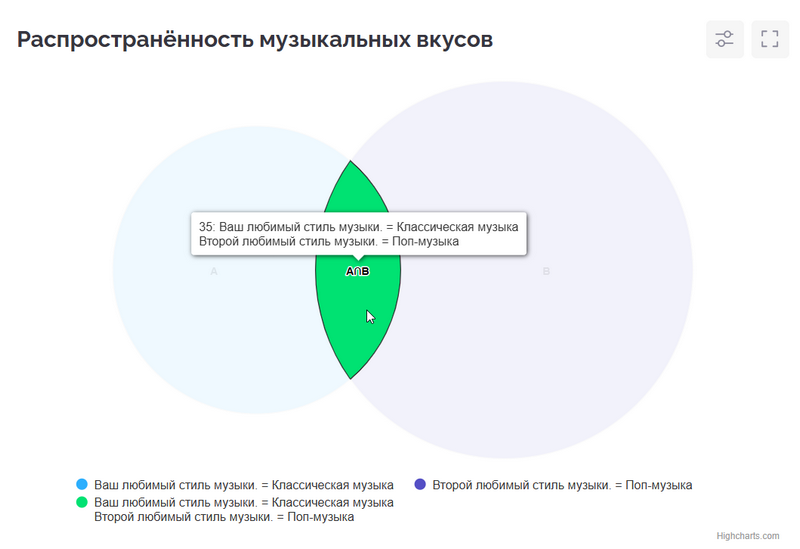

Диаграмма Венна интерактивна. Если навести указатель мыши на одно из множеств или на их пересечение, появится всплывающая подсказка с числом участников, выбравших соответствующий вариант или сочетание вариантов. При этом выделенное множество или пересечение останется цветным, а остальная часть диаграммы поблекнет. Это делает восприятие информации более наглядным и помогает сосредоточиться на интересующих данных.
Шаг 1. Настройка множеств

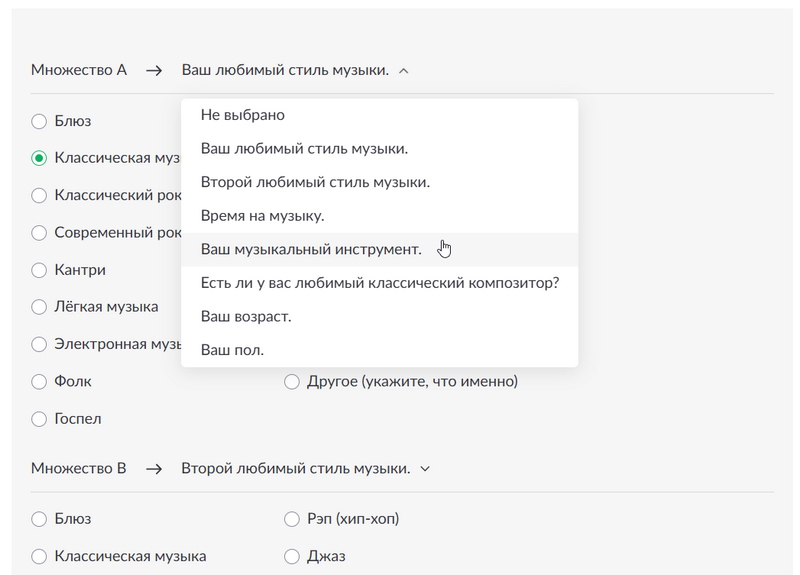

В первую очередь, для каждого множества необходимо выбрать вопрос, по которому будет строиться анализ. Виджет поддерживает работу с несколькими такими вопросами.
Настройку диаграммы Венна в проектном задании изначально выполняет автор — он выбирает те вопросы и варианты ответов, пересечения между которыми представляют интерес в рамках исследовательской задачи. Однако участник также может изменить эти настройки и выбрать другие вопросы или ответы для анализа. Именно поэтому первым шагом в работе с виджетом становится выбор вопроса, который будет использоваться для построения каждого множества.
Шаг 2. Выбор конкретных ответов
После выбора вопросов автор проектного задания указывает, какой именно вариант ответа из каждого вопроса будет использоваться для построения диаграммы. Таким образом, анализируются пересечения между множествами, основанными на разной тематике.
Например, можно выяснить, сколько участников выбрали рок как любимый жанр и при этом указали, что играют на музыкальном инструменте. Это позволяет выявлять интересные сочетания ответов и зависимости между предпочтениями.
Фильтрация данных и полноэкранный режим в этом виджете работают так же, как и в других, позволяя сконцентрироваться на отдельных группах участников.
Виджет поддерживает работу с несколькими вопросами — при анализе можно добавить до четырёх различных вопросов, каждый из которых будет представлять отдельное множество на диаграмме. Это позволяет сравнивать и анализировать сложные взаимосвязи между несколькими ответами анкеты. В нашем примере для множеств C и D вопросы не были выбраны автором проектного задания. Это означает, что участник может самостоятельно добавить интересующие его вопросы на эти позиции и включить их в анализ пересечений.

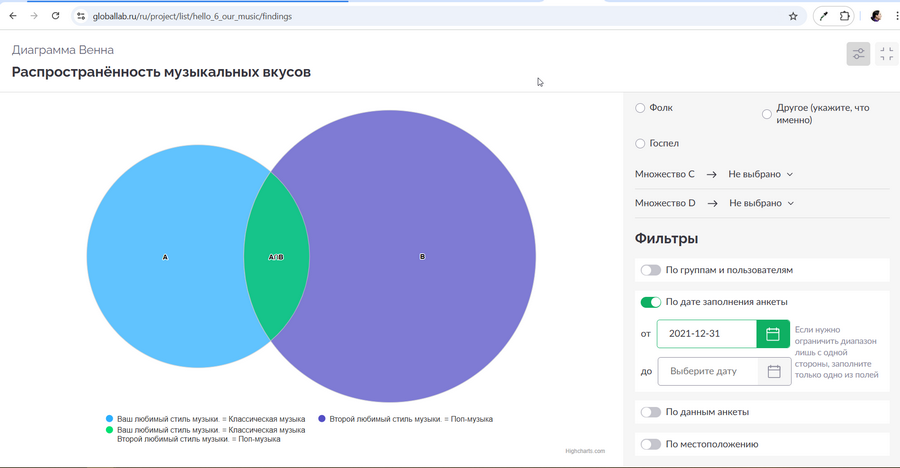

На этой иллюстрации виджет «Диаграмма Венна» открыт в полноэкранном режиме.
Применён фильтр по дате заполнения анкеты — в диаграмме отображаются только те результаты, которые были отправлены после выбранной даты. Это позволяет анализировать более свежие данные и отслеживать изменения во времени.
